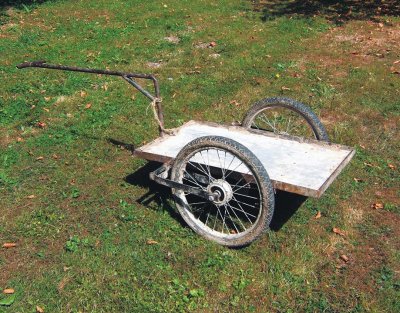

La charrette de patrouille en acier

Conseils
Pour réaliser cette charrette il faut savoir utiliser un “arc à souder”.
La soudure à l’arc électrique permet d’assembler des pièces en acier.
Les assemblages obtenus sont très résistants. L’acier est mis en fusion
et les deux éléments soudés ne forment plus qu’une seule masse d’acier.
Sauf si tu es déjà un “expert” en soudure, il est conseillé de réaliser
cette charrette avec l’aide de personne ayant déjà une bonne expérience
de la soudure à l’arc !

Matériel :

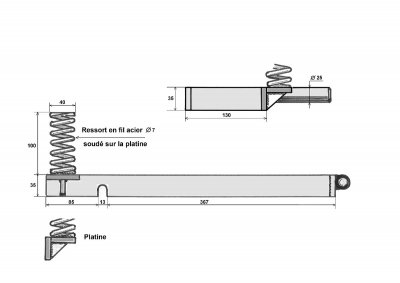

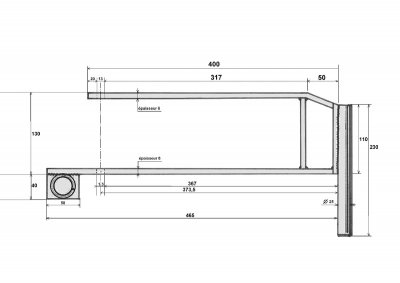

Pour les deux étriers :
- Plat acier :(8 x 35 mm)

  • 2 x 465 mm
  • 2 x 400 mm
  • 2 x 114 mm
  • 2 x 110 mm

- Tube acier ø 25 mm

  • 2 x 230 mm de longueur

- 2 plaques acier

  • (40 x 50 x 8 d’épaisseur)

- 2 ressorts fil acier 7 mm

  • ø 25 x 100 cm

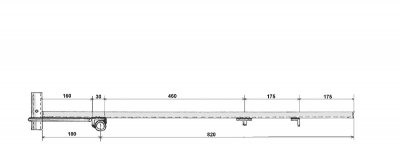

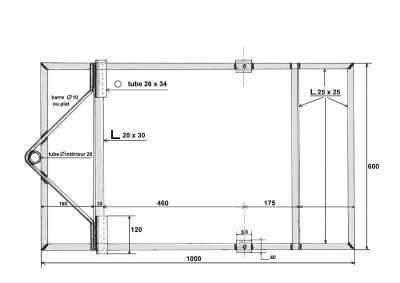

Pour le châssis :
- Plat acier (4 x 20 mm)

  • 1 x 1 000 mm

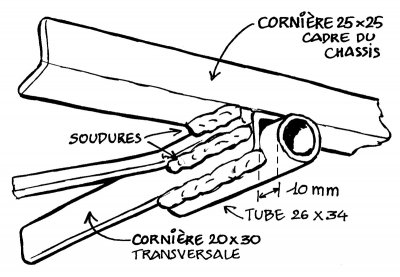

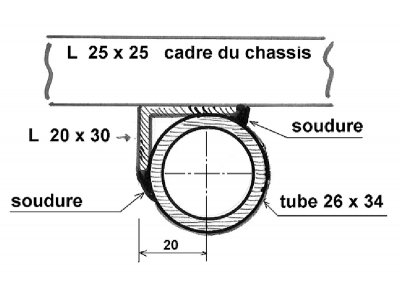

- Tubes acier ø 26 x 34 mm

  • 2 x 120 mm de longueur

- Cornières acier (25 x 25)

  • 2 x 1 000 mm
  • 2 x 600 mm

- Cornière acier (20 x 30)

  • 1 x 600 mm

- Tubes acier (intérieur 28 mm)

  • 1 x 120 mm de longueur

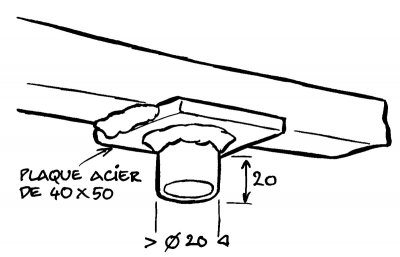

- 2 plaques acier (40 x 50 x 8 d’épaisseur)

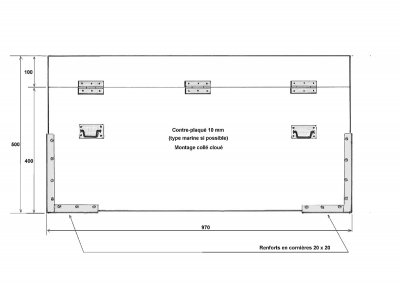

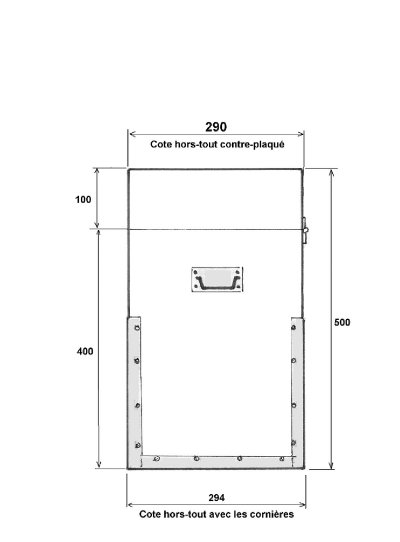

Pour les deux caisses :
- 6 charnières
- 8 poignées

- Cornières acier (20 x 20)

  • 4 x 250 mm
  • 8 x 125 mm

- Contre-plaqué (x4)

  • 970 x 400 mm
  • 100 x 970 mm
  • 290 x 400 mm
  • 290 x 100 mm

Rappel pour la soudure :

Choisir le diamètre de l’électrode en fonction de l’épaisseur de métal à
souder. Pour une pièce de métal entre 2,5 et 6 mm, une électrode de 2,5
mm. Pour une pièce de métal de 5 à 7 mm, une électrode de 3,2. Pour un
métal de 8 mm opter pour une électrode de 4 mm.

Idée :

On peut ajouter un fond en contre-plaqué pour le transport d’objets

Publié le 2 avril 2014
